Robot industriale di alta precisione Diaframma di accoppiamento in acciaio inossidabile Bellows Drive elemento di accoppiamento

Marchio:	SINBO
MOQ:	100
prezzo:	20
Condizioni di pagamento:	L/c, d/a, d/p

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Certificazione:

SIO9001，IATF6949

Tempi di consegna:

15 giorni

Tipo di elaborazione:

Perforazione, rivestimento, tornitura CNC

Dimensioni:

Base sul cliente richiesto

Metodo di elaborazione:

MACCHING CNC

Superficie:

Verniciatura, anodizzata, PVDF

Software di progettazione:

Pro/E, Solidworks, UG

Qualità:

Ispezione al 100%

Durezza originale:

HRC35-42

Standard di materiale:

Rohs

Materiale:

metallo

Tolleranza:

Stretto

Spinelli salmosi:

72 ore

Durezza:

HRC48~52 o HRC58~62

Capacità di materiale:

acciaio inossidabile

Formato di disegno:

CAD/PDF/DWG/IGS/STEP

Utilizzo:

Industriale

Metodo di casting:

Morire casting

Applicazione:

Macchinari

Resistenza:

Resistente alla corrosione

Precisione:

0,001 mm

La tolleranza:

+ -0,01 mm

Processo di fusione:

Colata di gravità

Elaborazione:

MACCHING CNC, fresatura a CNC, rotazione del CNC

Tipo di lavorazione:

Fresatura, macinatura, lucidatura

Cavità:

Separare

Misurare:

Personalizzato

Garanzia:

1 anno

Capacità di materiale:

Alluminio

Capacità di alimentazione:

20000

Evidenziare:

di acciaio inossidabile

accoppiamento a diaframma ad alta precisione

accoppiamento motorio per robot industriale

Descrizione del prodotto

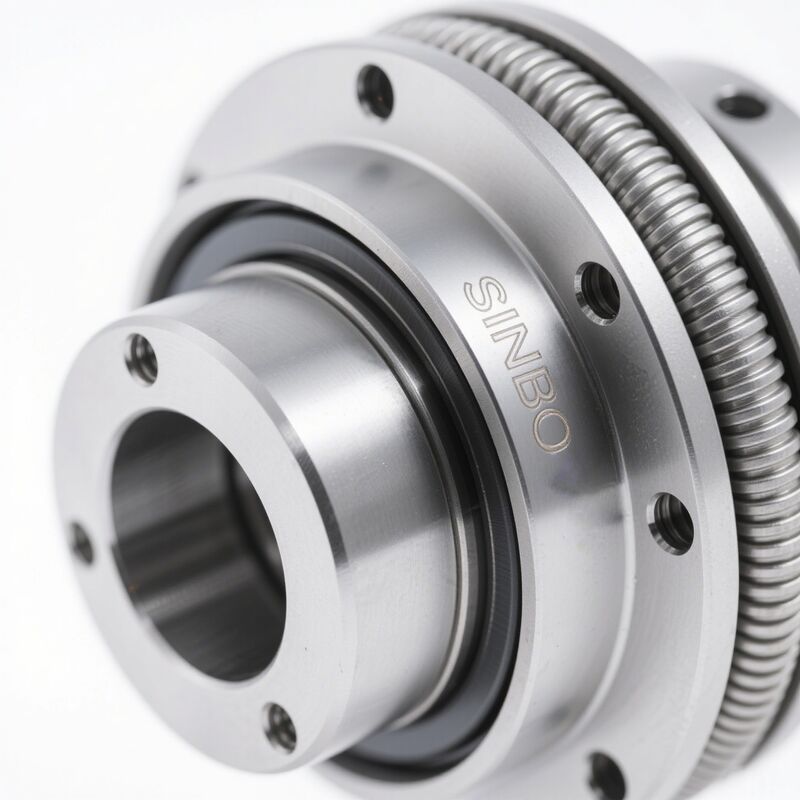

Accoppiamento a membrana di alta precisione per robot industriale - Elemento di accoppiamento a soffietto in acciaio inossidabile

Gli accoppiamenti a membrana/soffietto per robot industriali sono elementi di collegamento fondamentali nei sistemi di trasmissione di precisione, progettati specificamente per applicazioni di automazione industriale di fascia alta. Questo prodotto utilizza materiale in acciaio inossidabile ad alta resistenza, fabbricato attraverso processi di formatura speciali, che consente la trasmissione della coppia compensando al contempo i disallineamenti assiali, angolari e radiali.

Caratteristiche principali

Elevata rigidità torsionale: Struttura a membrana multistrato in acciaio inossidabile con un'efficienza di trasmissione della coppia fino al 98%, garantendo una trasmissione senza gioco
Trasmissione senza gioco: La struttura a soffietto appositamente progettata elimina efficacemente il gioco di trasmissione, raggiungendo una precisione di posizionamento ripetuta di ±0,01 mm
Forte compensazione del disallineamento: Compensa simultaneamente le deviazioni assiali, angolari e radiali, consentendo un errore di eccentricità di 0,03 mm
Design esente da manutenzione: Non necessita di lubrificazione, la struttura di tenuta integrata offre un grado di protezione IP65, adatto ad ambienti industriali difficili
Durata utile prolungata: Il materiale in acciaio inossidabile di alta qualità resiste a oltre 100.000 test di fatica con un'usura inferiore a 0,01 mm

Specifiche tecniche

Parametro	Valore/Descrizione	Standard di prova
Coppia nominale	Da 1,2 N·m a 355 N·m	ISO 14691
Diametro alesaggio	Da 4 mm a 100 mm	DIN 6885
Velocità massima	16000 giri/min	ISO 10816
Eccentricità ammissibile	≤0,03 mm	ISO 2631
Rigidità torsionale	Da 0,1° a 0,5°	DIN 740
Temperatura ambiente	Da -30℃ a +100℃	ISO 1817
Grado di protezione	IP65	IEC 60529
Materiale	Acciaio inossidabile 304/316L	ASTM A240

Applicazioni

Trasmissione giunto robot a sei assi: Adatto per il posizionamento preciso nei giunti dei robot di saldatura e manipolazione
Sistemi di assemblaggio di precisione: Utilizzato nel controllo del movimento di precisione sulle linee di produzione automatizzate di prodotti 3C
Apparecchiature per la produzione di semiconduttori: Soddisfa i requisiti di trasmissione per apparecchiature di alta precisione come la movimentazione di wafer e le macchine per litografia
Linee di saldatura automobilistiche: Applicato nei sistemi di trasmissione a servopressa per le linee di saldatura della scocca
Produzione aerospaziale: Utilizzato nei sistemi di trasmissione per macchine di posizionamento composito e centri di lavoro di precisione

Servizi di personalizzazione

Personalizzazione delle dimensioni: Supporta la lavorazione di fori non standard con diametri di fori regolabili da 4-100 mm
Selezione dei materiali: Offre acciaio inossidabile 304, 316L, lega di titanio e materiali speciali in lega
Ottimizzazione delle prestazioni: Ottimizza i coefficienti di rigidità in base alle caratteristiche del carico per applicazioni specifiche
Adattamento ad ambienti speciali: Sviluppa modelli speciali per requisiti di alta temperatura, resistenza alla corrosione e antideflagrazione
Servizio di prototipazione rapida: Fornisce un canale di elaborazione di emergenza con un tempo di consegna di 3-5 giorni lavorativi

Supporto e servizi

Consulenza tecnica: Offre soluzioni di ottimizzazione del sistema di trasmissione e guida alla selezione
Guida all'installazione: Fornisce linee guida dettagliate per l'allineamento e manuali di debug
Supporto in loco: Invia tecnici per risolvere i problemi di installazione e debug in loco
Garanzia post-vendita: Garanzia di qualità di 18 mesi e servizio di manutenzione a vita
Fornitura di pezzi di ricambio: Stabilisce un inventario dedicato di pezzi di ricambio per i clienti, garantendo una risposta di emergenza 24 ore su 24
